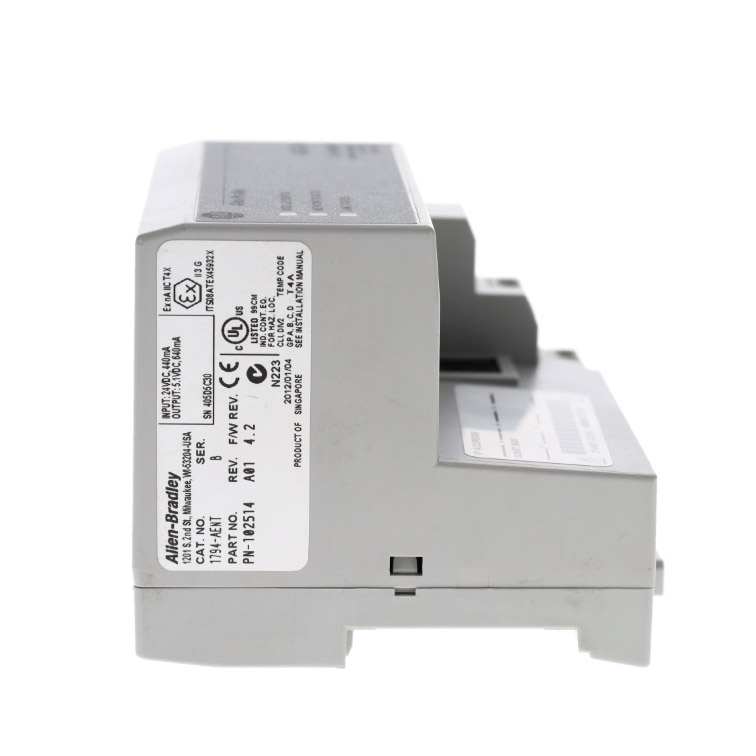

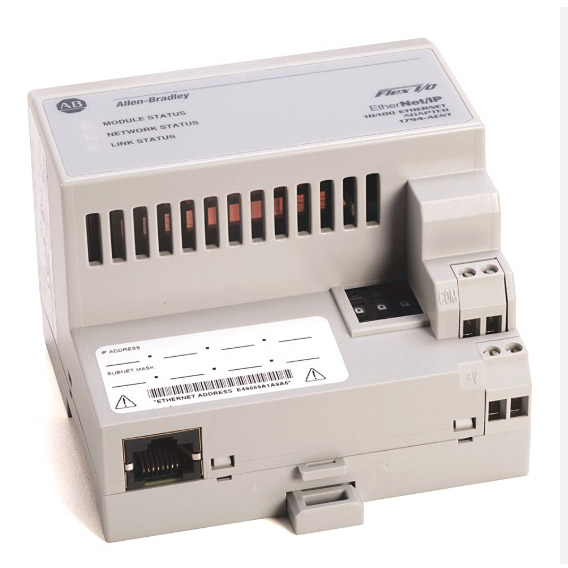

Allen Bradley 1794-AENT

Rayon Automation, som leverantör av Allen Bradley 1794-AENT, är den centrala kommunikationsadaptermodulen i Flex I/O-serien. Fungerar som en gateway mellan EtherNet/IP-nätverket och Flex I/O-modulen, den omvandlar instruktionerna från det industriella Ethernet till underliggande data och driver olika I/O-moduler på baksidan. Fråga gärna för mer information.

Skicka förfrågan

Produktbeskrivning

Allen Bradley 1794-AENT från Rayon Automation har klarat CE-certifieringsstandarden. Som den första modulen i Flex I/O-racket ansvarar den för att tilldela adresser för upp till 8 I/O-moduler på höger sida, schemalägga datakommunikation och rapportera modulstatus till regulatorn. Vi erbjuder utmärkta för- och efterförsäljningstjänster. Gör gärna ditt köp.

Kärnhårdvaruarkitektur och höghastighetsnätverkskommunikationsmekanism

Adaptivt industriellt Ethernet-gränssnitt
Allen Bradley 1794-AENT är utrustad med ett fysiskt standardgränssnitt RJ45, som stöder adaptiva kommunikationshastigheter på 10/100 Mbps. I kombination med Full-Duplex-läget kan det avsevärt öka datagenomströmningen för bakplanet, eliminera nätverkskollisioner och uppnå I/O-uppdateringssvar på mikrosekundnivå.
Stöd för explicit och implicit meddelandeförmedling
Inbyggt stöd för EtherNet/IP-protokollet. Genom implicita meddelanden hanteras deterministiska avfrågningsdata i realtid samtidigt som man tar emot icke-periodiska explicita meddelanden (Explicit Messaging) som skickas av master-CPU, som är lämplig för onlineparameterkonfiguration och dynamisk diagnos.
Kompakt fysisk struktur med snap-on
Den integrerar ett effektivt bakplansströmhanteringschip, som kan installeras på standardskenor, såsom 1794-TB3 eller 1794-TB3S terminalbaser. Det ger stabil logisk strömförsörjning för hela uppsättningen FLEX I/O-kort monterade på höger sida.

Parametrar

Parameter	Specifikation
Modellnummer	Allen Bradley 1794-AENT
Modultyp	EtherNet/IP kommunikationsadapter
Kompatibla system	Logix5000-kontroller (ControlLogix, CompactLogix, etc.)
Maximalt antal I/O-moduler som stöds	Upp till 8 Flex I/O-moduler
Kommunikationsprotokoll	EtherNet/IP (CIP - Common Industrial Protocol)
Ethernet-hastighet	10/100 Mbps adaptiv
Fysiskt gränssnitt	RJ45 (8-stift) (AENTR har 2 RJ45-gränssnitt)
Topologier som stöds	Stjärna, träd, linjär (kräver switch/ETAP); AENTR stöder Device-Level Ring (DLR)
Maximala CIP-anslutningar	Upp till 64
RPI (Request Packet Interval)	Snabbast 1 ms
Bakplanets strömförbrukning (5V DC)	350 mA
Bakplanets strömförbrukning (24V DC)	10 mA
Bakplanets strömförsörjningskapacitet	Max 1,5A (5V DC)
Maximal strömförbrukning	Cirka 4,5W
Överspänningsström (max)	5A (varar i 10ms)
Mått (H x B x D)	94 mm x 94 mm x 69,5 mm (3,7 tum x 3,7 tum x 2,7 tum)
Vikt	Cirka 0,21 kg (0,47 lb) (exklusive bas)
Statusindikatorn lyser	2: Nätverksstatus (NS) och modulstatus (MS)

Typisk arkitektur

1. Allen Bradley 1794-AENT är lämplig för installation i fjärrkontrollskåp placerade bort från huvudkontrollrummet men nära fältutrustningen, såsom pumprum, transformatorstationer för transportband, etc.
2. Den kan kommunicera samtidigt med flera Logix-kontroller, t.ex. Consuming/Producing, vilket möjliggör datadelning.
3. AENT är utrustad med en webbserver. Ingenjörer behöver ingen dedikerad programvara. Genom att ange modulens IP-adress via webbläsaren kan de se modulens status, nätverksstatistik, IP-konfiguration och anslutningsdiagnostikinformation.
